微機控制環剛度試驗機是我公司新一代全自動控制試驗機。該機采用計算機自動控制，實時顯示實驗數據及試驗曲線，并外接打印機打印實驗報告。環剛度試驗機主要用于具有環形橫截面的熱塑性塑料管材和玻璃鋼管環剛度的測定,滿足PE雙臂波紋管、纏繞管和各種管材的檢測要求，環剛度試驗機能夠檢測管材環剛度、環柔度、接縫拉伸強度等，針對不同的管材做不同的力學性能測試，環剛度試驗機的試驗空間有300㎜-3500㎜，根據不同管材選用不同試驗空間的環剛度試驗機。
環剛度試驗機根據管徑配置單個、兩個、三個或者四個負荷傳感器，多個傳感器能夠很好的減小單傳感器由于管材變形帶來的試驗誤差，同時對于管材內徑測量裝置采用獨立設計的引伸計，測量范圍根據管徑不同配置不同的引伸計，確保測量數據的精度和準確度。
環剛度試驗機滿足的試驗方法標準：
GB/T9647-2003《熱塑性塑料管材環剛度的測
GB/T19472.1-2004《埋地用聚乙?。≒E）結構壁管道系統第1部分：聚乙稀雙壁波紋管材》
GB/T19472.2-2004《埋地用聚乙稀（PE）結構壁管道系統第2部分：聚乙稀雙壁波紋管材》
GB/T16800-1997《排水用芯層發泡硬聚氯乙烯（PVC-U）管材》
GB/T18477-2001《埋地排水用硬聚氯乙烯（PVC-U）雙壁波紋管材》
GB/T21238-2008《玻璃纖維增強塑料夾砂管》
GB/T 165-2002 《高密度聚乙烯纏繞壁結構管材》
GB/T 838-1998 《玻璃纖維纏繞增強熱固性樹脂夾砂壓力管》
GB/T16491、GB/T5836等標準的規定
環剛度試驗機主機結構介紹：
1.上橫梁是整個機器最上端的部分，上面安裝有用于運輸?shù)慕饘侪h(huán)，用于設備的吊裝，放置等操作；而且還安裝了上夾具體的鏈接部分，用于上附具的安裝。作為門式結構，其功能相當于門的頂梁。

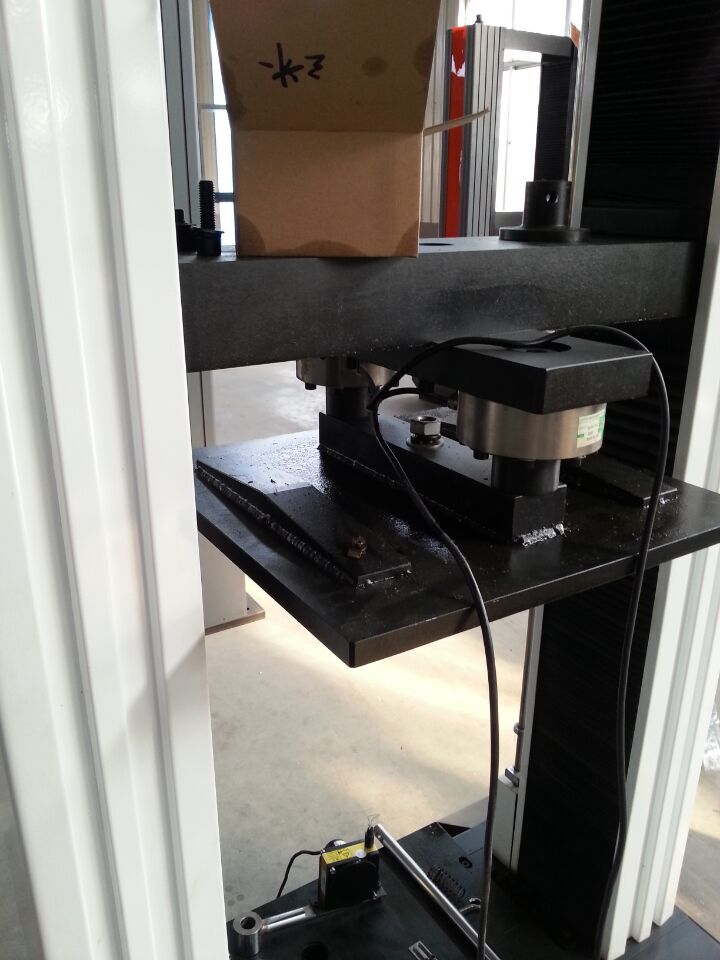

2.中橫梁是試驗速度運行的直接體驗，通過橫梁的移動來體現試驗設備是否正在工作。除此之外還安裝了下夾具體的鏈接部件用于鏈接下夾具體，環剛度試驗機特有的雙傳感器。
3.導向立柱用于鏈接工作臺、外殼鈑金、上橫梁，從而形成一整體的框架。

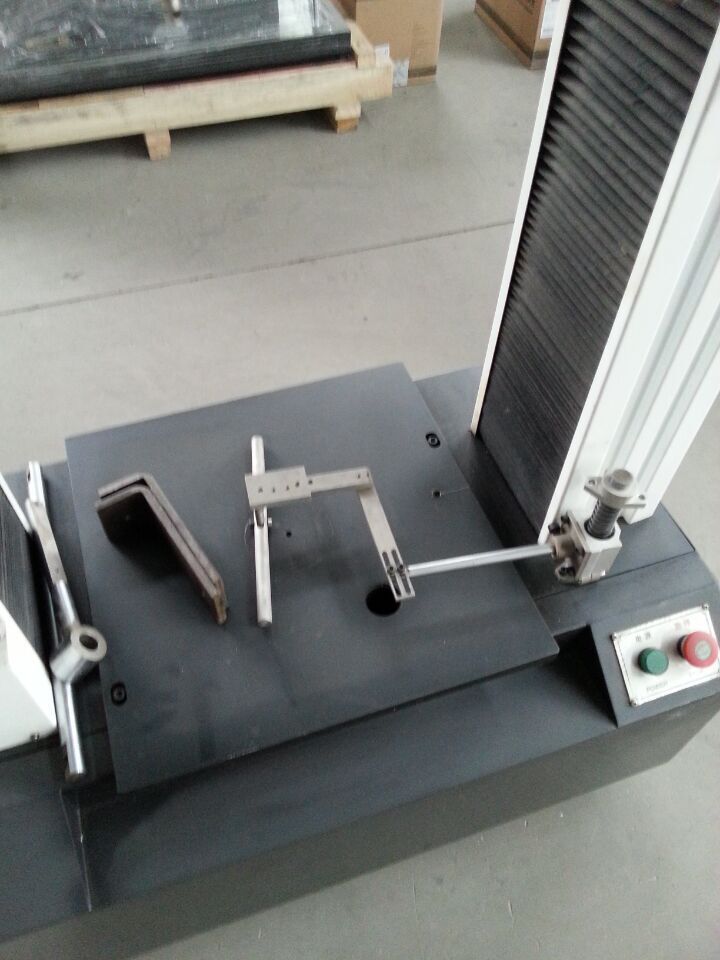

4.工作臺安裝一定的附具用于材料的檢測，而且工作臺上還安裝了部分控制按鈕，如急停等簡單操作，方便用戶使用。
5.滾珠絲杠與導向立柱在一起，通過滾珠絲杠轉動來帶動中橫梁的上、下移動。
6.伺服電機安裝在工作臺的下方，伺服電機通過皮帶輪帶動滾珠絲杠使其動起來，從而實現其他的功能。
7.調速部分與伺服電機和減速機形成了調速系統，具有過流、過壓、過載等的保護功能。
8.外殼鈑金是起到對試驗機進行裝飾的作用，是直接呈現給用戶的直接體驗。鈑金應用在工作臺和絲杠、立柱上，除了用于美觀外，還具有防塵的功效，在一定程度上也是實現對試驗設備的保護。
除了采用雙傳感器外 ，像拉力試驗機，電子萬能試驗機等與其結構是一致的，而對于液壓萬能試驗機、摩擦磨損試驗機就要另當別論了，我們會在以后的章節中介紹到。
環剛度試驗機技術參數：
1、 最大試驗力： 100kN
2、 測 量 范 圍： 最大試驗力的2%—100%
3、 試驗機精度級別：1級
4、 試驗力準確度： 優于示值的±1%
5、 位 移 測 量： 分辨率為0.01mm
6、 變形準確度： 優于±1%
7、 調 速 范 圍： 0.01—500mm/min
8、 試 驗 空 間： 最大可做到3米管徑
9、 壓 縮 空 間： 最大可做到3米管徑
10、壓 盤 尺 寸： 根據管徑的尺寸定做
11、主 機 形 式： 門式框架結構
12、主 機 尺 寸： 840×660×3500mm
13、重 量： 約1000Kg
14、工作環境：室溫～45℃，濕度20%～80%
該技術參數僅是大體常規參數，詳細技術參數請撥打18805419907
