產品名稱： 碗扣式鋼管腳手架扣件試驗機,腳手架扣件試驗機
產品型號： TJK-150
產品品牌： 騰捷
產品量程: 150KN，2KN
產品價格: 電議
產品瀏覽： 次
相關資料： 碗扣式鋼管腳手架扣件試驗機說明書
咨詢熱線： 18805419907
聯系 Q Q： 2423078091

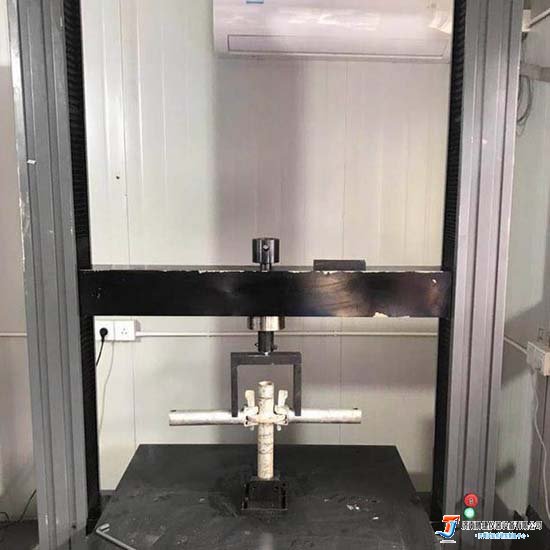

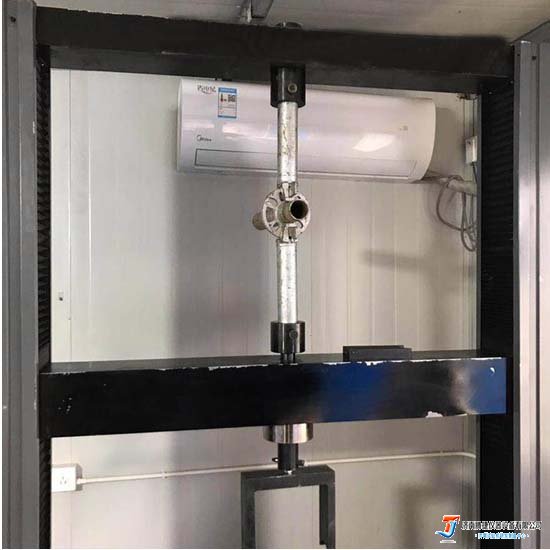

主要用途
碗扣式扣件試驗機，碗扣式鋼管腳手架扣件試驗機,腳手架扣件試驗機主要用于鋼管扣件的力學性能檢測，包括直角扣件和旋轉扣件的抗滑移、抗破壞試驗；直角扣件的旋轉剛度試驗；對接扣件的抗拉試驗；底座的抗壓試驗；碗扣式鋼管腳手架扣件的上碗扣強度試驗、下碗扣焊接強度試驗、橫桿接頭強度試驗、橫桿接頭焊接強度試驗、可調支座抗壓強度試驗和承插型盤扣式鋼管支架構件的連接盤單邊抗剪強度試驗、連接盤雙邊抗剪強度試驗、連接盤抗彎強度試驗、連接盤抗拉強度試驗、連接盤內側盤焊縫抗剪強度試驗、可調托撐和可調底座抗壓強度測試。該設備廣泛應用于鋼管扣件的生產企業、質檢單位、大專院校、科研院所、仲裁單位等.
所示設備圖片及技術參數僅作為宣傳資料，煩請見諒，詳細準確技術參數請咨詢公司銷售工程師。帶來不便深感抱歉！

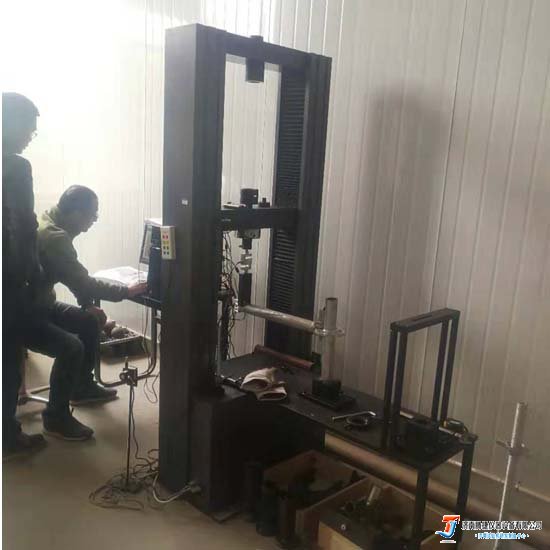

功能介紹
1.主機部分
主機采用雙臂式結構，外殼為鋁合金材料。電機及伺服系統位于主機下部，可完成拉伸、壓縮、彎曲等各類試驗。電機通過皮帶輪減速系統帶動精密絲杠副旋轉，從而驅動中橫梁上下移動，對試樣進行加載。試驗速度的大小可由安裝在主機下面的電機伺服系統控制完成。
2.電氣部分
電氣部分由伺服系統及顯示測量系統組成，本機采用伺服電機及伺服系統，通過調速系統控制伺服電機的正、反轉和速度的精度。負荷測量系統由一只高精度的負荷傳感器、測量放大器、A/D轉換器、穩壓電源等組成。位移測量系統由光電編碼器、脈寬整形電路、倍頻電路、計數電路組成?？刂破髦苯硬逶谟?jì)算機插槽內。所有的控制參數及測量結果均可以在屏幕上實時顯示。
3.限位開關
安裝在主機側面，作為安全措施，可防止中橫梁移動時發生碰撞而引起過載情況的出現： 撞壞傳感器、甚至撞彎?rùn)M梁。
4.數據處理
PC機系統經由控制器采集的數據一方面進行屏幕顯示，另一方面也在后臺實時保存在計算機內存中。試驗完成后，用戶進行數據處理后，處理結果可以打印記錄，也可以Access文件的形式實時保存在硬盤中，便于以后對數據進行再分析和網絡操作。
應用標準
GB/T15831-2006《鋼管腳手架扣件》、GB/T24911-2010《碗扣式鋼管腳手架》、JGT503-2016《承插型盤扣式鋼管支架構件》
用戶也可以提供相關的技術標準，如ANSI SSFI SC100、EN 74-1 -2005、JG13-1999《門式鋼管腳手架》、TBT 2292-1991《WDJ碗扣型多功能腳手架構件》等標準，按照用戶提供的標準實現試驗方式的控制以及相關數據采集及處理。
技術指標
|
序號 |
項目名稱 |
盤扣碗扣式鋼管腳手架扣件測試機 |
|
1 |
設備型號 |
TJK-150 |
|
2 |
試驗機精度等級 |
1.0級 |
|
3 |
最大試驗力（雙傳感器） |
150KN\2KN |
|
4 |
試驗力測量范圍 |
2KN-150KN\0.02KN-2KN |
|
5 |
試驗力示值相對誤差 |
優于示值的±1% |
|
6 |
試驗力分辨率 |
最大試驗力的1/±300000 |
|
7 |
試驗力最小讀數 |
150KN的0.01KN\2KN的1N |
|
8 |
變形測量范圍 |
1%-100%FS |
|
9 |
變形示值相對誤差 |
優于示值的±1% |
|
10 |
變形分辨率 |
最大變形量的1/±300000 |
|
11 |
位移示值相對誤差 |
優于示值的±1% |
|
12 |
位移最小讀數 |
0.01㎜ |
|
13 |
力控速率調節范圍 |
0.005-5%FS/S |
|
14 |
力控速率相對誤差 |
設定值的±1%以?xún)?nèi) |
|
15 |
變形速率調節范圍 |
0.02—5%FS/S |
|
16 |
變形控制速率相對誤差 |
速率 < 0.05%FS時，為設定值的±2%以?xún)?nèi)；
速率≥0.05%FS時，為設定值的±0.5%以?xún)?nèi) |
|
17 |
橫梁速度調節范圍 |
0.01—500mm/min；（區間內速度可任意設定） |
|
18 |
橫梁速度相對誤差 |
速率 < 0.01mm/min時，設定值的±1.0%以?xún)?nèi)；
速率≥0.01mm/min時，設定值的±0.2%以?xún)?nèi) |
|
19 |
恒試驗力力控制范圍 |
0.5%--100%FS |
|
20 |
恒變形控制范圍 |
0.5%--100%FS |
|
21 |
恒位移控制范圍 |
0.5%--100%FS |
|
22 |
恒試驗力力控制精度 |
設定值<10%FS時，為設定值的±1%以?xún)?nèi)；
設定值≥10%FS時，為設定值的±0.1%以?xún)?nèi) |
|
23 |
恒變形控制精度 |
|
24 |
恒位移控制精度 |
|
25 |
有效拉伸空間 |
＞600㎜（支持定制） |
|
26 |
有效壓縮空間 |
＞600㎜（支持定制） |
|
27 |
橫梁移動空間 |
＞1000㎜（支持定制） |
|
28 |
有效試驗寬度 |
500㎜（支持定制） |
